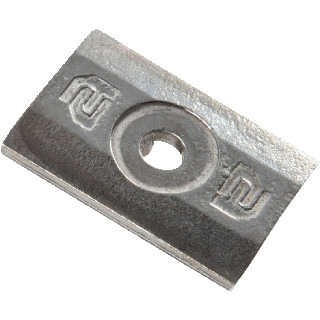

Clickfit Universele middenklem met vereffening (blank) Artikelnummer: 1003020

€ 1,59
Omschrijving

Clickfit

Universele middenklem met vereffening (blank)

Artikelnummer: 1003020

FlatFix (Fusion) Middenklem Universeel Blank In vergelijking met de vorige middenklem (1003020 en 1003952) is deze nieuwe blanke middenklem voorzien van een clip onder de klemplaat. De clip biedt de integratie van potentiaal vereffening....

Productinformatie

FlatFix (Fusion) Middenklem Universeel Blank
In vergelijking met de vorige middenklem (1003020 en 1003952) is deze nieuwe zwarte middenklem voorzien van een clip onder de klemplaat. De clip biedt de integratie van potentiaal vereffening van de moduleframes in dezelfde installatiestap als het vastklemmen van de modules aan het montagesysteem. Hierdoor hoeven enkel nog de eerste of de laatste module in een rij vereffend te worden met de aardrail (aarden).De klem is ontworpen om door de isolerende toplaag van het aluminium moduleframe te dringen. Dit betekent dat de aardingsringen niet meer nodig zullen zijn en kunnen worden verwijderd van de stuklijst en uit het installatieproces.

Voordelen

- Sterk, stijf, goedklemgebied
- Getest en gecertificeerd door UL2703
- Tijd besparen; clips zijn voor gemonteerd
- Tijd besparen; Potentiaalvereffeningtijdens hetklemmen
- SKU-besparing; aardingsringen zijn niet meer nodig
- Functie kwaliteit; Clips dringen door tot kernmateriaal



Specificaties

Fabrikant Esdec
Artikelnummer 1003020
Daktype Plat dak

Clickfit / Flatfix montageschroef 6,5 x 45-75mm

Clickfit montageschroeven.
Diameter schroef 6,5
in diverse maten verkrijgbaar 45-75mm
Let op afmetingen paneel.
Minimale bestelhoeveelheid: 25 stuks

RVS Schroef met EPDM ring om Optimizers of Micro omvormers vast te zetten op de rails.

Benodigde lengte:

Paneeldikte - Schroeflengte
30mm        - 55mm
35mm        - 60mm
40mm        - 63mm
45mm        - 70mm
50mm        - 75mm

de 19mm lengte is bedoeld om optimizers of Micro omvormers vast te zetten op de rails en om de windkappen van Flatfix Fusion vast te zetten.
