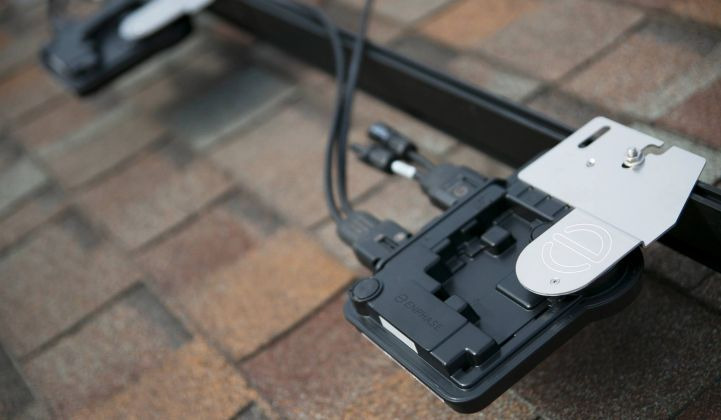

Enphase IQ7X Micro Omvormer (96-cell)

Artikelnummer: IQ7X-96-2-INT (Piek:320VA)

Bechikbaar (verzending 3 tot 5 werkdagen)

Enphase IQ 7X Micro Omvormer, Voor 60 EN 72 cel panelen 230 Wp - 460+ Wp    (Piek:320VA is 320Wp)

Met de nieuwe IQ7 micro-omvormers van Enphase ben je helemaal klaar voor het slimme energienet.

Deze nieuwe generatie micro omvormers zitten boordevol hoogwaardige technologiën.
Om de micro-omvormer/Monitor te activeren, is ook een gateway vereist!

Makkelijk te installeren:
- Lichtgewicht en eenvoudig
- Snellere installatie met verbeterde, lichtere tweedraadskabels

Productief en betrouwbaar:
- Geoptimaliseerd voor krachtige 60/72-celmodules
- Meer dan een miljoen uren testen
- Klasse II dubbel geïsoleerde behuizing

Smart Grid Ready:
- Voldoet aan geavanceerde rasterondersteuning, spannings- en frequentie-doorrijvereisten
- Op afstand updates om te reageren op veranderende rastervereisten
- Configureerbaar voor verschillende roosterprofielen

Leverancier artikelnr.: IQ7X-96-2-INT
Fabrikant:                     Enphase Energy
Garantie:                      20 jaar fabrieksgarantie

Enphase IQ 7+TM, 250 VA piek uitgangsvermogen. Type DC connector MC4 of Amphenol H4 UTX (vereist een adapter Q-DCC-5). Compatibel met PV-modules met 60/72 cellen. N.B.: bij iedere IQ7+ wordt een Q-cable-MC4 connector geleverd voor DC verbinding aan het zonnepaneel.

Enphase micro-omvormers IQ 7 en IQ 7+  PDF

Handleiding IQ7 enIQ- familie: PDF   / Verkorte-Handleiding IQ7 en IQ-familie: PDF

Enphase Documentation Centre     PDF

INGANGSGEGEVENS (GELIJKSTROOM)   IQ7-60-2-INT       -  IQ7PLUS-72-2-INT
Aanbevolen vermogen module (STC)¹       235 W - 350 W      + 235 W - 440 W +
Kompatibiliteit Alleen geschikt voor            60-cel panelen       Geschikt voor 60 en 72-cel panelen
Maximale invoer gelijkstroom                      48 V                         60 V
Spanningsbereik                                           MPP 27 V - 37 V     27 V - 45 V
Gebruiksbereik                                              16 V - 48 V              16 V - 60 V
Min./max. startvoltage                                   22 V / 48 V              22 V / 60 V
Max. kortsluitingsstroom (gelijkstroom)      15 A                        15 A
DC-poort van overspanningsklasse             II                             II
DC-poort-backfeed onder één fout              0 A                           0 A
PV-array-configuratie Wisselstroom (AC) -bescherming vereist maximaal 20 A per vertakkingschakeling
UITGANGSGEGEVENS (WISSELSTROOM) Micro-omvormer IQ 7 Micro-omvormer IQ 7+
Piek uitgangsvermogen                               250 VA                     295 VA
Maximum uitgangsvermogen                      240 VA                     290 VA
Spanning/Nominaal spanningsbereik²      230 V / 184-276 V   230 V / 184-276 V
Maximum uitgangsstroom                            1.04 A                      1.26 A
Nominale frequentie                                      50 Hz                       50 Hz
Frequentiebereik                                            45 - 55 Hz                45 - 55 Hz
Maximum aantal eenheden per kabelsectie van 20 A³ 16 (Ph+N) 13 (Ph+N)
Beveiligingsklasse tegen overspanning       III                             III
AC-poort voert stroom terug                          0 A                            0 A
Vaste vermogensfactor                                  1.0                            1.0
Vermogensfactor (regelbaar) 0,7 inductief tot 0,7 capacitief 0,7 inductief tot 0,7 capacitief
EFFICIËNTIE                                                    @230 V                     @230 V
Efficiëntie EN 50530 (UE)                             96.5 %                      96.5 %
MECHANISCHE GEGEVENS
Bereik omgevingstemperatuur                     -40ºC tot +65ºC
Toegestane bereik relatieve luchtvochtigheidsgraad 4% tot 100% (condensatie)
Type DC connector MC4 of Amphenol H4 UTX (vereist un adapter Q-DCC-5)
Afmetingen(BxHxD) 212 mm x 175 mm x 30.2 mm (zonder bevestiging)
Gewicht                                                            1.08 kg
Koeling Natuurlijke convectie;                      geen ventilatoren
Gebruik in vochtige omgeving                       Ja
Vervuilingsgraad                                             3
UV-blootstelling graad Klasse II dubbele isolatie, corrosiebestendige polymere behuizing
Milieuclassificatie voor behuizing Buiten     IP67
FUNKTIES

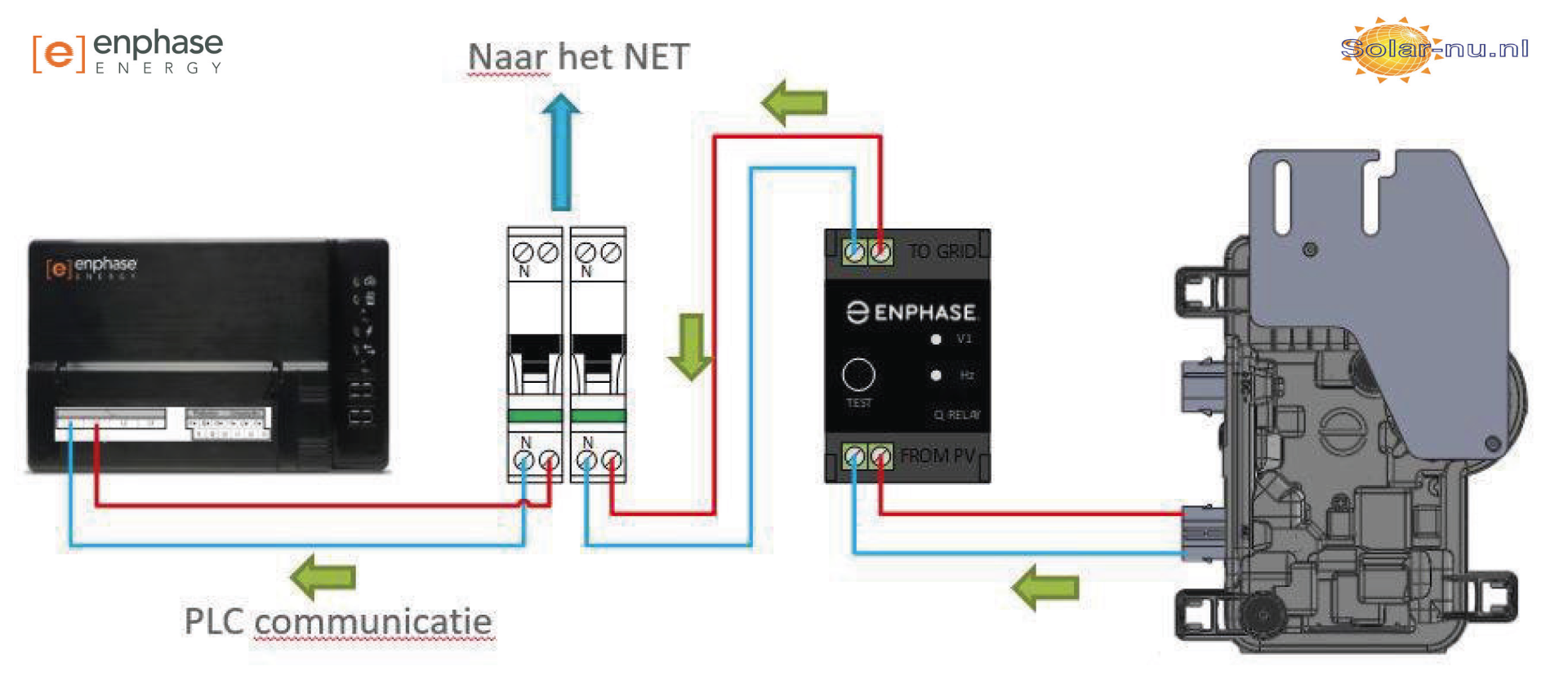

Communicatie met de Envoy-S Elektriciteitsnet (PLC)
Monitoring Monitoring opties: “Enlighten Manager” en “MyEnlighten
Naleving (in behandeling) AS 4777.2, RCM, IEC/EN 61000-6-3,
IEC/EN 62019-1, IEC/EN 62109-2

Enphase Micro-omvormers IQ 7, IQ 7+, en IQ 7X

INGANGSGEGEVENS (GELIJKSTROOM)   IQ7-60-2-INT     IQ7PLUS-72-2-INT   IQ7X-96-2-INT
Aanbevolen vermogen module (STC)¹         235 W - 350 W +  235 W - 440 W +         320 W - 460 W +
Kompatibiliteit                                              Alleen geschikt voor 60-cel panelen
                                                                                                 Geschikt voor 60 en 72-cel panelen
                                                                                                                                     Alleen geschikt voor 96-cel panelen
Maximale invoer gelijkstroom                       48 V                      60 V                            79.5 V
Spanningsbereik MPP                                   27 V - 37 V            27 V - 45 V                 53 V - 64 V
Gebruiksbereik                                             16 V - 48 V            16 V - 60 V                 25 V - 79.5 V
Min./max. startvoltage                                 22 V / 48 V            22 V / 60 V                 33 V / 79.5 V
Max. kortsluitingsstroom (gelijkstroom)       15 A                      15 A                            10 A
DC-poort van overspanningsklasse             II                           II                                II
DC-poort-backfeed onder één fout              0 A                        0 A                              0 A
UITGANGSGEGEVENS (WISSELSTROOM) Micro-omvormer IQ 7 Micro-omvormer IQ 7+ Micro-omvormer IQ 7X
Piek uitgangsvermogen                               250 VA                  295 VA                        320 VA
Maximum uitgangsvermogen                       240 VA                  290 VA                        315 VA
Spanning/Nominaal spanningsbereik²         230 V / 184-276V 230 V / 184-276 V       230 V / 184-276 V
Maximum uitgangsstroom                            1.04 A                  1.26 A                          1.37 A
Nominale frequentie                                     50 Hz                   50 Hz                           50 Hz
Frequentiebereik                                          45 - 55 Hz            45 - 55 Hz                    45 - 55 Hz
Maximum aantal eenheden per kabelsectie van 20 A³16 (Ph+N) 13 (Ph+N)                12 (230 VAC)
Beveiligingsklasse tegen overspanning       III                         III                                 III
AC-poort voert stroom terug 0 A 0 A 0 A
Vaste vermogensfactor 1.0 1.0 1.0
Vermogensfactor (regelbaar) 0,8 inductief tot 0,8 capacitief 0,8 inductief tot 0,8 capacitief 0,8 inductief tot 0,8 capacitief
EFFICIËNTIE @230 V @230 V @230 V
Efficiëntie EN 50530 (UE) 96.5 % 96.5 % 96.5 %
MECHANISCHE GEGEVENS
Bereik omgevingstemperatuur -40ºC tot +65ºC -40ºC tot +65ºC -40ºC tot +60ºC
Toegestane bereik relatieve luchtvochtigheidsgraad 4% tot 100% (condensatie)
Type DC connector MC4 of Amphenol H4 UTX (vereist adapter Q-DCC-5)
Afmetingen(BxHxD) 212 mm x 175 mm x 30.2 mm (zonder bevestiging)
Gewicht 1.08 kg
Koeling Natuurlijke convectie; geen ventilatoren
Gebruik in vochtige omgeving Ja
Vervuilingsgraad 3
UV-blootstelling graad Klasse II dubbele isolatie, corrosiebestendige polymere behuizing
Milieuclassificatie voor behuizing Buiten - IP67
FUNKTIES
Communicatie met de Envoy-S Elektriciteitsnet (PLC)
Monitoring Monitoring opties: “Enlighten Manager” en “MyEnlighten
Compatibel met Envoy-S
Naleving (in behandeling) AS 4777.2, RCM, IEC/EN 61000-6-3,
IEC/EN 62019-1, IEC/EN 62109-2

Maximaal IQ7Plus Micros per wisselstroomcircuit: 12 Stuks

Enphase compatibility-calculator, selecteer de Micro-Omvormer bij Zonnepaneel:       ZIE    (geen komma maar punten plaatsen)

Enphase verkorte handleiding: PDF

Enphase Installatie en Bedienings handleiding: PDF

Enphase Energy Partner Site Installatie Informatie : Pagina  +  PDF  + PDF
