Duco mengventiel 35-65 C instelbaar 3 x 15 mm (artikelnummer fabrikant 1351-0-31-01 DN15 : PDF

Toepassing
Om zo veel mogelijk warmte zo compact mogelijk op te slaan in een cv/
combiketel of boiler dient de watertemperatuur zo hoog mogelijk te zijn.
Ook dient ter voorkoming van legionella de watertempartuur hoger te
zijn dan 60ºC. Bij watertemperatuur boven de 60°C kan bij het tappunt
verbranding ontstaan. Om dat te voorkomen wordt tussen de CV-ketel/
boiler en tappunt(en) een thermostatisch mengventiel toegepast. Dit Duco
mengventiel beperkt als het ware de heet watertemperatuur achter het
mengventiel (richting tappunt) maar houdt de watertemperatuur voor het
mengventiel hoog genoeg om legionellavorming te voorkomen.
Solar
DUCO Solar mengventielen zijn speciaal ontworpen voor Solar-/
zonne-energiesystemen. Het hete water in deze systemen heeft
veelal een hogere temperatuur (tot ca. 95°C) die afkomstig is van de
boiler van het zonne-energiesysteem. Het DUCO Solar Mengventiel is
speciaal ontworpen om bij continu gebruik op hoge temperatuur tot
max. 100°C een goede werking te garanderen.
Keerkleppen
Om ongewenste stroming/circulatie van water te voorkomen monteert u in
de installatie keerkleppen. Deze mengventielen zijn voorzien van geïntegreerde
keerkleppen (KIWA) in de koud- en heetwater in de ingang van het ventiel.
Werking
Het thermostatisch mengventiel is voorzien van een regelelement dat
werkt als een temperatuur-sensor. Door uitzetting en inkrimping regelt
deze sensor continu de juiste verhouding tussen heet en koud water.
De temperatuur van het mengwater wordt ingesteld met behulp van de
draaiknop aan de bovenzijde van het ventiel. De temperatuur van het
mengwater is minimaal instelbaar tussen de 35°C en 65°C. Als er geen
afname van mengwater is staat de regelschuif in de bovenste stand.
De heetwateraansluiting is helemaal vrij en de koudwateraansluiting is
geknepen. Als er mengwater wordt getapt stroomt er heet water langs
het regelelement. Wordt het mengwater warmer dan de ingestelde
temperatuur dan wordt de regelschuif door het regelelement tegen de
veerdruk in naar beneden gedrukt. Het hete water wordt geknepen en
het koude water wordt toegelaten tot de ingestelde temperatuur wordt
bereikt. Nu zorgt het element voor een constante temperatuur. De twee
waterstromen kunnen zich mengen in de regelschuif en omspoelen dan
zeer intensief het gehele oppervlak van het regelelement. Het regelelement
reageert daardoor snel op temperatuursveranderingen.
Belangrijk: bij gelijke dynamische drukken koud en warm werkt het
mengventiel optimaal.

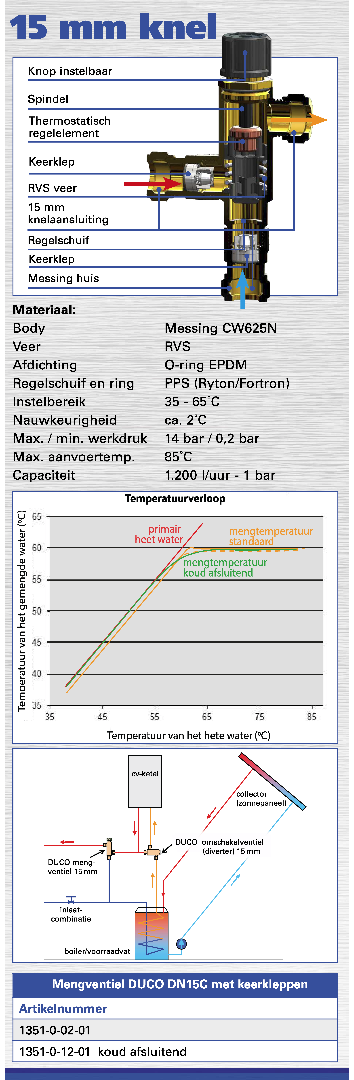

Materiaal:
Body Messing CW625N
Afdichting O-ring EPDM
Regelschuif en ring PPS (Ryton/Fortron)
Voering PTFE
Instelbereik 35 - 65˚C
Nauwkeurigheid ca. 2˚C
Max. / min. werkdruk 14 bar / 0,2 bar
Max. aanvoertemp. 100˚C
Capaciteit 1.200 l/uur - 1 bar
Uitvoering 15 mm knel
Knop instelbaar
15 mm knelaansluiting
Thermostatisch regelelement
Regelschuif
RVS veer
Messing huis
Teflon voering
Keerkleppen
Thermostatisch mengventiel DUCO
DN15 - 15 mm met keerkleppen Solar
Thermostatisch Mengventiel DN15 met keerkleppen Solar
Artikelnummer Omschrijving
1351-0-31-01 DN15

Duco Thermostatisch Mengventiel 35-65 C instelbaar 3 x 15 mm

Duco Thermostatisch Mengventiel 30-70 C instelbaar 3 x 15 mm, specs: PDF
