Resol DeltaSol® BX Plus Multifunction controller Article no.: 115 001 33

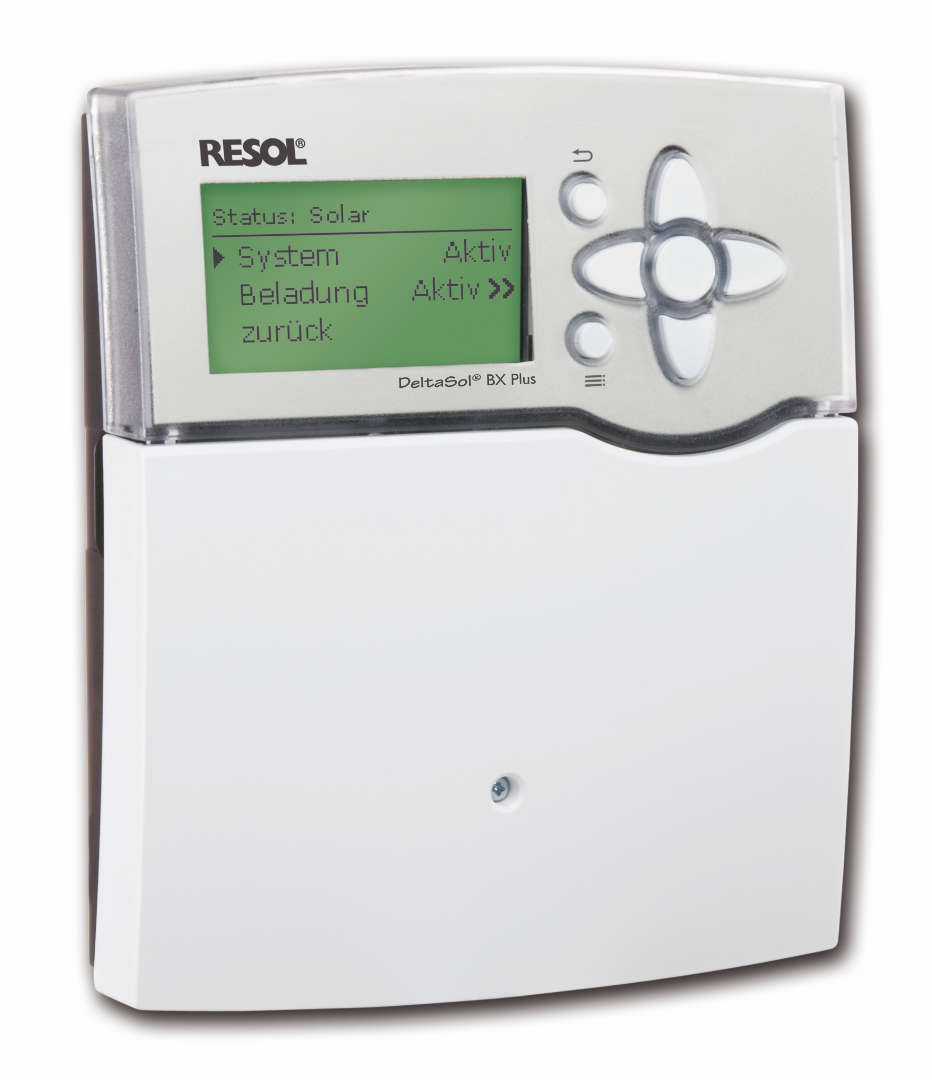

Resol DeltaSol® BX Plus Multifunction controller

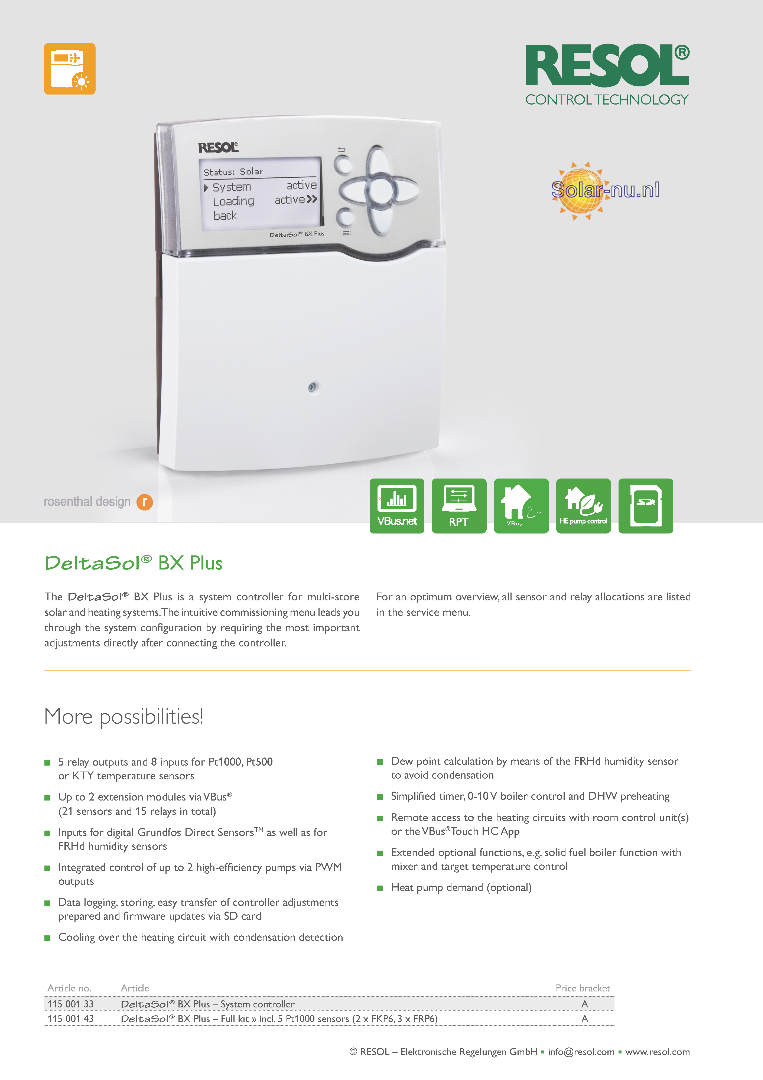

Resol Procuct Specs DeltaSol®BX Plus : PDF
Resol Fabrikantenpagina DeltaSol®BX Plu : ZIE
Resol Handboek voor de vakman DeltaSol®BX Plus : PDF
Leveringsomvang :
1 Stuks Resol DeltaSol® BX Plus Multifunction controller Article no.: 115 001 33
Extra benodigd en Optioneel bij te bestellen :
Compleet pakket inclusief 5 sensoren Pt1000 (2x FKP6 & 3x FRP6)
De DeltaSol® BX Plus is een multifunctionele regelaar voor zonne-energie- en verwarmingssystemen met meerdere boilers. Het intuïtieve inbedrijfstellingsmenu leidt u door de systeemconfiguratie en voert direct na het aansluiten van de regelaar de belangrijkste instellingen uit. Voor een optimaal overzicht worden alle sensor- en relaistoewijzingen weergegeven in het servicemenu. Multifunctionele regelaar voor zonne-energiesystemen met 2 en 3 boilers, incl. PWM-adapterkabel en SD-kaart
Productbeschrijving
De DeltaSol BX Plus is een systeemcontroller voor zonne- en verwarmingssystemen met meerdere winkels. Het intuïtieve ingebruiknamemenu leidt u door de systeemconfiguratie door de belangrijkste instellingen direct na het aansluiten van de regelaar voor te schrijven. Voor een optimaal overzicht worden alle sensor- en relaistoewijzingen opgesomd in het servicemenu.Toepassingen
- 5 relaisuitgangen en 8 ingangen voor Pt1000, Pt500 of KTY temperatuursensoren- Tot 2 uitbreidingsmodules via RESOL VBus (21 sensoren en 15 relais in totaal)
- Ingangen voor digitale Grundfos Direct SensorsTM en voor FRHd-vochtigheidssensoren
- Geïntegreerde regeling van maximaal 2 hoogrendementspompen via PWM-uitgangen
- Datalogging, opslag, eenvoudige overdracht van voorbereide regelaaraanpassingen en firmware-updates via SD-kaart
- Koeling over het verwarmingscircuit met condensatiedetectie
- Dauwpuntberekening door middel van de FRHd-vochtigheidssensor om condensatie te voorkomen
- Vereenvoudigde timer, 0-10 V ketelregeling en warmwatervoorverwarming
- Toegang op afstand tot de verwarmingscircuits met ruimteregelaar(s) of de VBus Touch HC App
- Uitgebreide optionele functies, bijv. ketelfunctie voor vaste brandstof met mengklep en doeltemperatuurregeling

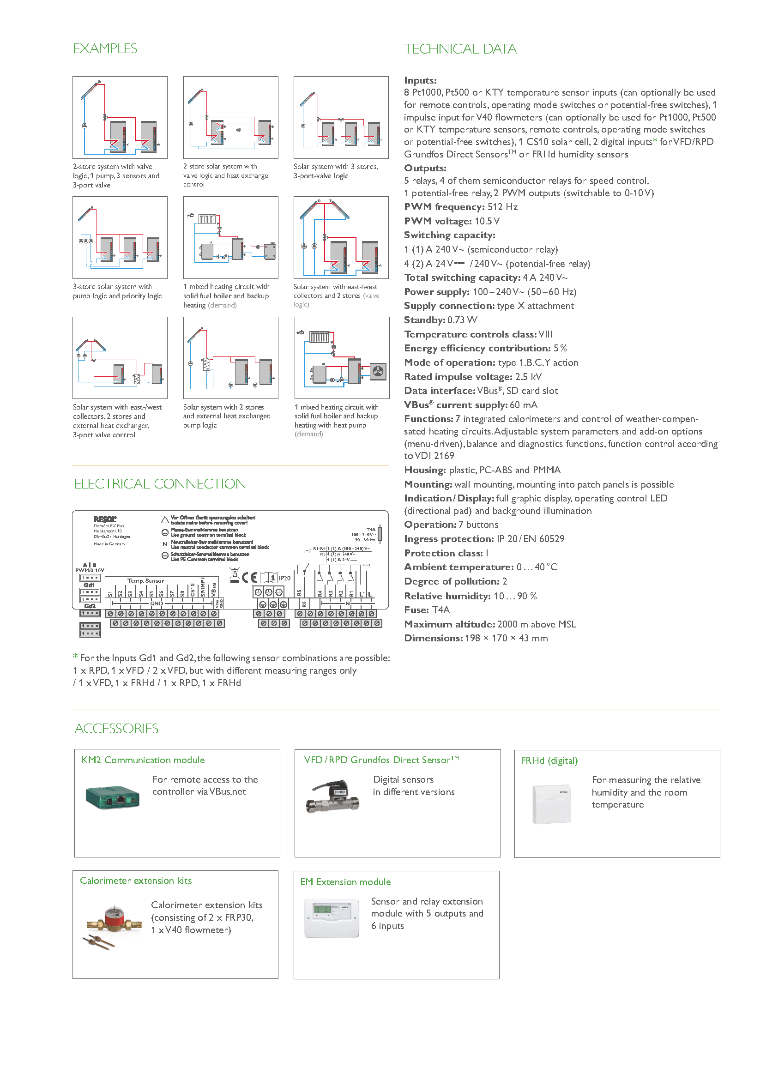

Specificaties
- Ingangen: 8 Pt1000, Pt500 of KTY temperatuursensor ingangen (kunnen optioneel gebruikt worden voor afstandsbedieningen, bedrijfsmodusschakelaars of potentiaalvrije schakelaars), 1 impulsingang voor V40 flowmeters (kan optioneel worden gebruikt voor Pt1000, Pt500 of KTY-temperatuursensoren, afstandsbedieningen, bedrijfsmodusschakelaars of potentiaalvrije schakelaars), 1 CS10 zonnecel, 2 digitale ingangen* voor VFD/RPD Grundfos Direct SensorsTM of FRHd vochtigheidssensoren
- Uitgangen: 5 relais, waarvan 4 halfgeleiderrelais voor snelheidsregeling, 1 potentiaalvrij relais, 2 PWM-uitgangen (omschakelbaar naar 0-10 V)
- PWM-frequentie: 512 Hz
- PWM-spanning: 10,5 V
- Schakelvermogen:
- 1 (1) A 240 V~ (halfgeleiderrelais)
- 4 (2) A 24 V⎓ /240 V~ (potentiaalvrij relais)
- Totaal schakelvermogen: 4 A 240 V~
- Voeding: 100-240 V~ (50-60 Hz)
- Voedingsaansluiting: type X-bevestiging
- Stand-by: 0,73 W
- Temperatuurregeling klasse: VIII
- Nominale impulsspanning: 2,5 kV
- Gegevensinterface: VBus, SD-kaartsleuf
- VBus stroomvoorziening: 60 mA
- Functies: 7 geïntegreerde calorimeters en regeling van weersafhankelijke verwarmingscircuits. Instelbare systeemparameters en uitbreidingsopties
- (menugestuurd), balans- en diagnosefuncties, functiecontrole volgens
- volgens VDI 2169
- Behuizing: kunststof, PC-ABS en PMMA
- Montage: wandmontage, montage in patchpanelen is mogelijk
- Indicatie/display: volledig grafisch display, bedienings-LED
- (richtingsknop) en achtergrondverlichting
- Bediening: 7 toetsen
- Bescherming tegen binnendringen: IP 20/ EN 60529
- Beschermingsklasse: I
- Omgevingstemperatuur: 0...40°C
- Vervuilingsgraad: 2
- Relatieve vochtigheid: 10...90
- Zekering: T4A
- Maximale hoogte: 2000 m boven MSL
- Afmetingen: 198 × 170 × 43 mm
