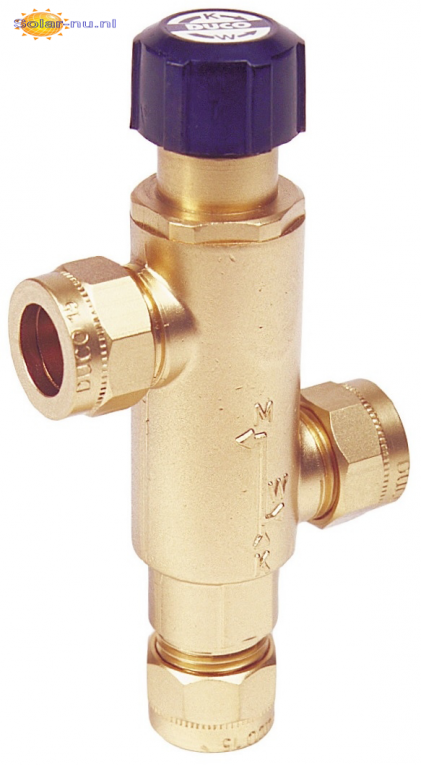

Duco Thermostatisch Mengventiel 30-70 C instelbaar 3 x 15 mm 135100101

€ 37,50
Omschrijving

Duco Thermostatisch Mengventiel 30-70 C instelbaar 3 x 15 mm

De beschrijving van Duco mengventiel 30-70 C instelbaar 3 x 15 mm (artikelnummer fabrikant 135100101 :

Duco mengventiel 30-70 C instelbaar 3 x 15 m



Toepassing
Om zo veel mogelijk warmte zo compact mogelijk
op te slaan in een cv/combiketel of boiler dient de
watertemperatuur zo hoog mogelijk te zijn. Ook dient ter
voorkoming van legionella de watertempartuur hoger te
zijn dan 60ºC. Bij watertemperatuur boven de 60°C kan bij
het tappunt verbranding ontstaan. Om dat te voorkomen
wordt tussen de CV-ketel/boiler en tappunt(en) een
thermostatisch mengventiel toegepast. Deze Duco mix
beperkt als het ware de heet watertemperatuur achter
het mengventiel (richting tappunt) maar houdt de
watertemperatuur voor het mengventiel hoog genoeg
om legionellavorming te voorkomen.

Werking
Het thermostatisch mengventiel is voorzien van een
regelelement dat werkt als een temperatuur-sensor. Door
uitzetting en inkrimping regelt deze sensor continu de
juiste verhouding tussen heet en koud water. De
temperatuur van het mengwater wordt ingesteld met
behulp van de draaiknop aan de bovenzijde van het
ventiel. De temperatuur van het mengwater is minimaal
instelbaar tussen de 35°C en 65°C. Als er geen afname
van mengwater is staat de regelschuif in de bovenste
stand. De heetwateraansluiting is helemaal vrij en de
koudwateraansluiting is geknepen. Als er mengwater
wordt getapt stroomt er heet water langs het
regelelement. Wordt het mengwater warmer dan de
ingestelde temperatuur dan wordt de regelschuif door
het regelelement tegen de veerdruk in naar beneden
gedrukt. Het hete water wordt geknepen en het koude
water wordt toegelaten tot de ingestelde temperatuur
wordt bereikt. Nu zorgt het element voor een constante
temperatuur. De twee waterstromen kunnen zich mengen
in de regelschuif en omspoelen dan zeer intensief het
gehele oppervlak van het regelelement. Het regelelement
reageert daardoor snel op temperatuursveranderingen.

Koud afsluitend
Omdat het mengventiel dubbelwerkend is (koud en
warm regelend) zal er altijd een minimale hoeveelheid
koud water worden bijgemengd. Dit betekent dat de
max. temperatuur van het mengwater nooit hoger kan
zijn dan de aanvoertemperatuur van het hete water
minus ±7°C. (Temp. meng = Temp. heet ±-7°C). Wanneer
dit niet voldoet raden we aan een Mix Koud Afsluitend
(art.nr. 1351-0-36-01) te gebruiken. Hier is een PTFE
O-ring als seal gebruikt in de koude regeling.

Belangrijk: bij gelijke dynamische drukken koud en
warm werkt de Mix optimaal.

Keerkleppen
Om ongewenst stroming/circulatie van water te voorkomen
monteert u in de installatie keerkleppen. DUCO
mengventielen zijn ook leverbaar met geïntegreerde
keerkleppen (KIWA) in de koud- en heetwater ingang
van het ventiel.Solar
DUCO Solar Mix mengventielen zijn speciaal ontworpen
voor Solar-/zonne-energiesystemen. Het hete water in
deze systemen heeft veelal een hogere temperatuur (tot
ca. 95°C) die afkomstig is van de boiler van het zonneenergiesysteem.
De DUCO Solar Mix is speciaal
ontworpen om bij continu gebruik op hoge temperatuur
tot max. 100°C een goede werking te garanderen.

Duco Thermostatisch Mengventiel 30-70 C instelbaar 3 x 15 mm

Duco Thermostatisch Mengventiel 30-70 C instelbaar 3 x 15 mm

Duco Thermostatisch Mengventiel 30-70 C instelbaar 3 x 15 mm

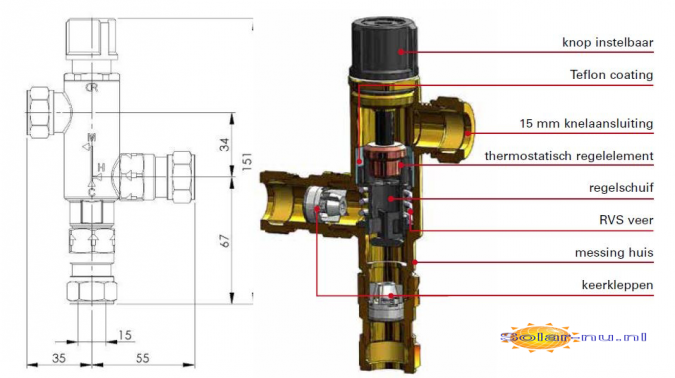

Technische gegevens:

Duco Thermostatisch Mengventiel 30-70 C instelbaar 3 x 15 mm

Regeling:

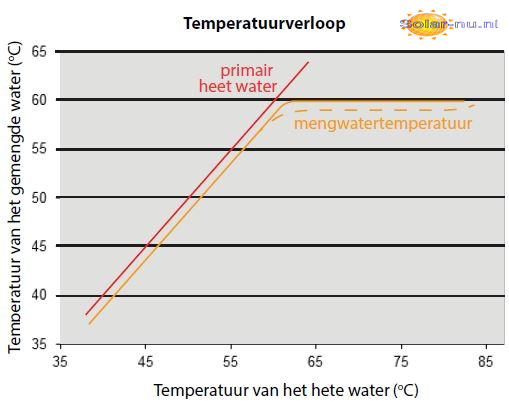

Grafiek

Duco Thermostatisch Mengventiel 30-70 C instelbaar 3 x 15 mm, specs: PDF
