ACO ShowerDrain X2.2 WTW douchegoot 800 mm met vloerflens rvs, exclusief rooster en puthuis aansluiting Rechts/Links, hoogte 207/222mm 9010.74.31(CW3-9,2l/min η 57,3%-11kW)

ACO Showerdrain X 2.2

- efficiënte warmteterugwinning uit het douchewater volgens NEN 7120
- douche-WTW volgens NTA8800, draagt bij behalen van BENG2 eisen
- geheel volgens de norm uitgevoerd dus geen risico’s voor de volksgezondheid door contaminatie of legionellagevaar, volgens DIN1717
- onderaansluiting aan te sluiten op verschillende puthuizen ACO FlexDrain
- besparing op energiekosten
- douchegoot volgens NEN-EN1253-1
- meerdere roosters/afdekkingen leverbaar
- makkelijk voor renovatie t.o.v. douchepijp

- materiaal goot: rooster en verdeelplaat RVS
- materiaal warmtewisselaar: koper (dubbelwandig)
- aansluiting 1/2" messing buitendraad t.b.v. koudewater
- aansluitspie

- tot 57,4% besparing op energieverbruik douchewater
- onderaansluiting aan te sluiten op verschillende puthuizen
- puthuis is draaibaar
- waterleiding eenvoudig aan te sluiten
- goot met verval
- met enkel of dubbel spiraal







 Hoogtepunten Douche-wtw:                 4 Personen:

Investering: ca.          EUR. 500,- ,          Kosten Jaarlijks:          EUR. 20,-

Opbrengst Jaarlijks: EUR. 162,- ,          Opbrengst 25 Jaar:     EUR. 4.055,-

Terugverdientijd ROI    ca. 3 Jaar,            Douche-wtw energie: EUR. 0,10 per m3 aardgas (EUR. 0,02 kWh) PDF

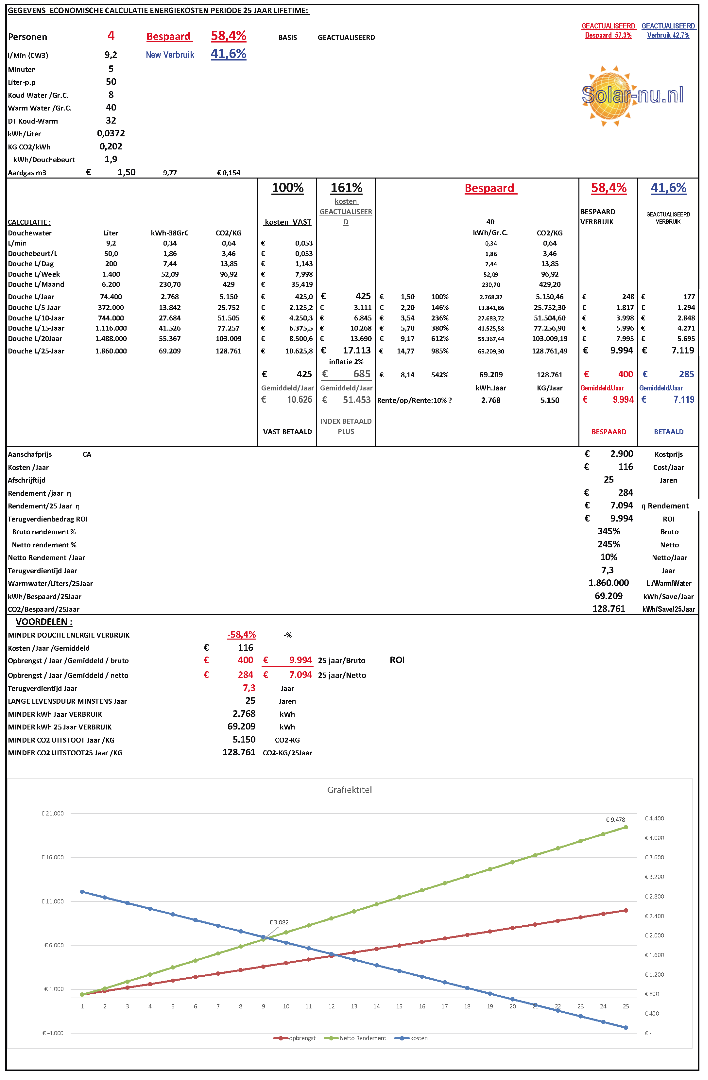

ACO ShowerDrain X2.2 WTW douchegoot 800 Economische Calculatie : PDF



----------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Douche-WTW verantwoording Financiël, energiebeheer en Duurzaamheid.



De Voordelen van de  Douche-WTW

Direct  psitief voor de Consument.

1-)Energiebesparing tussen 35 en 70% op Douchewarmtapwater-energie.

 2-)Douche volume toename Standaard CW4=7,5 tot 12,5 Liter/Minuut

      Upgrate naar CW5=9 tot 17 Liter/Minuut

     Meer volume warm tapwater door energie/volumevraag vermindering naar Warmwatervoorraad tapwater bereider.

     30% tot 65% Warmwatervraag. (CV-ketel, Warmtepompboiler of Zonneboiler)

    Standaard Watermeter Woning is 2,5M3/per uur is ca.40Liter/minuut

    Bij opstelling Douche-WTW wordt warmtapwater gevoed op zowel de Warm als de Koudwater van de Douchemengkraan.

   Dit Levert meer volume voor het CW5 volume. “HotFill” op Aanvoer/Retour Douchemengkraan.

3-)Minder Warmwatervolume levert een reductie Energievraag Douchewater en brengt minder  CO2-uitstoot

4-)Verhoogd energielabel van de woning.

5-)Toekomstig gereduceerde energievraag met ROI van 4 tot 6 jaar en levensduurverwachting van 25 Jaar. (500% ROI)

6-)Meerwaarde van uw woning dmv. Waardevaste Investering.

7-)Route Passieve Woning, Investeren is toekomstbestendiger dan Consumeren, verstek uw toekomstbestendigheid.

8 Financieel Rendement, per persoon wordt voor warmwater ca. 1.000kWh/Jaar verbruikt,

   hiervan is ca.70% voor douchewarmwater verbruikt dus ca.700kWh/Jaar bij kosten eur.0,20 per kWh is eur.140,-PP/Jaar

   Bij gezin 4 Personen dus 4x eur.140 = eur.560/Jaar aan warmwater Douchekosten/Jaar

9-)Energieprijzen en Prijsstijging, “In de afgelopen 50Jaar zijn de Energieprijzen 50 Maal  de Prijs gestegen”

10-)Investeren in Energiebesparing is op Alle Punten Beter dan Consumeren.(Energieprijs is fictief en niet geindexeerd)



  Verticale Douche-WTW



  Counter Flow VX 1700mm

 Bij Energiebestaring van 60,0%/Jaar is eur.560 x60,0% = eur.336,-/Jaar, (exclusief Energieprijs indexering e.d.)

  Levensduur maal 25 jaar is ROI eur.8.400,-  Invest eur.700 ROI is 12 maal, winst 1100% /25 is 44% per Jaar/Netto

  Besparing kWh is 4 x700=2.800kWh maal 60,0% is 1.680kWh/Jaar en in Levensduur 25Jaar is 1.680 x 25 = som 42.000kWh

  Reductie CO2-uitstoot is bespaard in 25/Jaar is 42.000kWh maal 0,400kg/CO2/kWh. Reductie is 16.800kg/CO2.



  Counter Flow VX 2100mm

  Bij Energiebestaring van 65,2%/Jaar is eur.560 x65,2% = eur.365,12/Jaar, (exclusief Energieprijs indexering e.d.)

  Levensduur maal 25 jaar is ROI eur.9.128,-  Invest eur.700 ROI is 13 maal, winst 1200% /25 is 48% per Jaar/Netto

  Besparing kWh is 4 x700=2.800kWh maal 65,2% is 1.826kWh/Jaar en in Levensduur 25Jaar is 1.826 x 25 = som 45.650kWh

  Reductie CO2-uitstoot is bespaard in 25/Jaar is 45.650kWh maal 0,400kg/CO2/kWh. Reductie is 18.260kg/CO2.



  Horizontale Douche-WTW

  ACO ShowerDrain X2.1 WTW

  Bij Energiebestaring van 41,6%/Jaar is eur.560 x41,6% = eur.233,-/Jaar, (exclusief Energieprijs indexering e.d.)

  Levensduur maal 25 jaar is ROI eur.5.025,-  Invest eur.2.000 ROI is 2,50 maal, winst 150% /25 is 6,0% per Jaar/Netto

  Besparing kWh is 4 x700=2.800kWh maal 41,6% is 1.165kWh/Jaar en in Levensduur 25Jaar is 1.185 x 25 = som 29.125kWh

  Reductie CO2-uitstoot is bespaard in 25/Jaar is 29.125kWh maal 0,400kg/CO2/kWh. Reductie is 11.650kg/CO2.



  ACO ShowerDrain X2.2 WTW

  Bij Energiebestaring van 57,3%/Jaar is eur.560 x57,2% = eur.320,88/Jaar, (exclusief Energieprijs indexering e.d.)

  Levensduur maal 25 jaar is ROI eur.8.022,-  Invest eur.2.830 ROI is 2,83 maal, winst 183% /25 is 7,3% per Jaar/Netto

  Besparing kWh is 4 x700=2.800kWh maal 57,2% is 1.602kWh/Jaar en in Levensduur 25Jaar is 1.602 x 25 = som 40.050kWh

  Reductie CO2-uitstoot is bespaard in 25/Jaar is 40.050kWh maal 0,400kg/CO2/kWh. Reductie is 16.020kg/CO2.



De Nadelen van de  Douche-WTW

1-)Financiële investering

2-)Inbouw in uw Woning.

3-)Ruimte om de Douche-WTW in te bouwen

   -Vertikaal Douche-WTW in de Ruimte onder de douche b.v. op 1e etage.

  -Horizontaal Douche-WTW in de vloer van de Douche, vloer moet voldoende hoogte hebben.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------





DouchePIJP-WTW Economische Calculatie: PDF





Maximale Warmteterugwinning tot 80%



---------------------------------------------------------------------------------------------------------------------------------------



Energiebesparing Ca. 39,5%

---------------------------------------------------------------------------------------------------------------------------------------

Energiebesparing Ca. 80,0% Met 2 Stuks Douche-WTW's de Opstap naar Passief Wonen!





Technische uitleg:





ISSO Kenniskaart " Douche met WTW installeren": ZIE-BLAD-45,  ZIE-BLAD:46

ISSO Kenniskaart " Douche met WTW installeren": PDF

----------------------------------------------------------------------------------------------------------------------------------------------------------------

Garantiebepalingen:

Over de montage; wij adviseren in onze inst-handleiding als volgt:

Gebruik voor de sanitairzijdige aansluiting bij voorkeur de in de aansluitset meegeleverde dubbele nippel met zelfdichtende pakking. Schade, ontstaan door toepassing van fittingen met conische draad en/of hennep, tape of Loctite 55, is uitgesloten van garantie. Opmerking: voor de montage van verticale douchepijp-WTW’s is gratis een ISSO kenniskaart(nr 45) beschikbaar; u kunt deze downloaden op de website van ISSO; www.isso-kenniskaarten.nl/kenniskaart/leidingwaterinstallaties/douche-wtw/verticale-douche-wtw-installeren

Afvoerzijdige aansluiting: de douchepijp-WTW heeft een binnendiameter van 51,4mm. De PVC aansluittules met O-ringen zijn speciaal ontworpen om een goede afdichting te realiseren tussen douchepijp en binnenhuis-riolering(50mm).

Resumé:

Voor een correcte montage van een douchepijp zijn de PVC tules en messing dubbele nippels noodzakelijk. Lekkage of schade, ontstaan na of tijdens montage van een douchepijp ZONDER genoemde aansluitmaterialen, valt buiten de dekking van onze garantie.

----------------------------------------------------------------------------------------------------------------------------------------------------------------
