Counter Flow VX 1700 douchepijp WTW exclusief aansluitset leveranciersnr: 708242 1/2"/50mm (CW3-9,2l/min η 60,0%-11,5kW) max.flow.15L
Counter Flow VX 2100 douchepijp WTW exclusief aansluitset leveranciersnr: 708242 1/2"/50mm (CW3-9,2l/min η 60,0%-11,5kW) max.flow.15L
Levertijd: 3 tot 4 weken
Standaard Volume "StandaardDouche" 1/2"/50mm
Leveranciersnr: 708242 PDF
Kiwa keuring/Meet Document PDF
Fabrieks Pagina Douche-WTW Info
| Merk | Counter Flow |
| Leverancierscode | 708242 |
| Product soort | Douchepijp WTW |
| Serie | VX |
| Type | 1700 |
| Materiaal | Koper/PVC |
| Lengte | 1700 mm |
| Aansluiting | Binnendraad |
| Aansluitmaat | 1/2" |
| Diameter | 63 mm |
| Vorm | Buis |
| Keurmerk | KIWA |
| Afvoeraansluiting | 50 mm |
Kenmerken:
- Koperen warmtewisselaar, voorzien van dubbele scheiding (conform NEN1717).
- Buitenmantel van PVC-U met hergebruikgarantie; dus milieuvriendelijk.

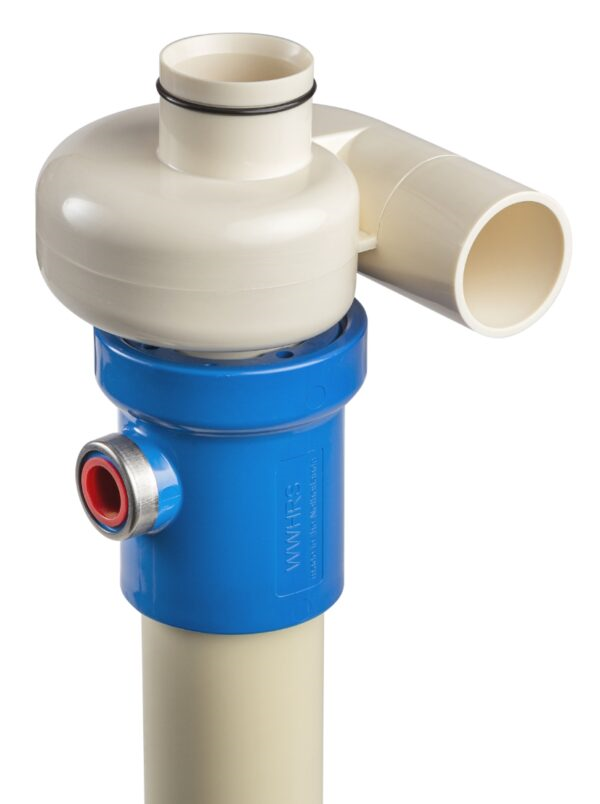

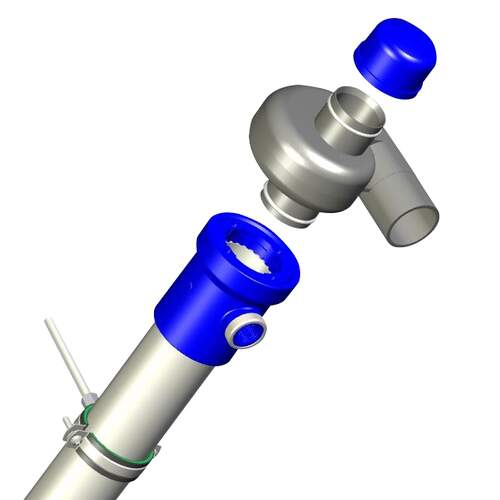

- Aansluiten met TURBO rotator (in de aansluitset 0280004); deze brengt het afvalwater in een vortex-beweging, waardoor een extra hoog rendement wordt behaald.”
- De TURBO rotator kan naar wens links- of rechtsdraaiend worden gemonteerd, zodat deze makkelijk kan worden aangesloten op de afvoerleiding vanaf de douche.
- De sanitaire aansluitingen zijn voorzien van een zeer robuuste ½” binnendraad, zodat er géén speciale messing nippels meer nodig zijn. De gebruikelijke fittingen met conische draad kunnen direct in de aansluiting worden gemonteerd. Wel zo makkelijk, en de montage blijft compact!
- De aansluitingen afvoerwaterzijdig zijn 50mm glad; geschikt voor standaard lijm- of manchet verbindingen.
- Max. flow tapwater: 15l/min
Counter Flow missie
STOP energieverspilling!
Counter Flow Products B.V. wil een substantiële bijdrage leveren aan het verminderen van het energieverbruik in de gebouwde omgeving. Meer specifiek richt het zich op het grootste “energie-lek” in de huidige nieuwbouw: het riool. De afgelopen decennia zijn veel bouwkundige inspanningen verricht om warmteverliezen door wanden, ramen, dak en vloer te beperken. Om de warmteverliezen door de schoorsteen te beperken werd overgeschakeld naar de HR-ketel, en later de warmtepomp. Ook de ventilatieverliezen werden aangepakt: warmteterugwinning uit ventilatielucht deed zijn intrede in woningen. Men dacht daarmee alle “warmte-lekken” in de woning te hebben gedicht, maar het riool is daarbij lang buiten schot gebleven. Counter Flow wil dat veranderen en streeft ernaar dat elke nieuwbouwwoning wordt voorzien van warmteterugwinning uit douchewater (kortweg: douche-WTW).
STOP wasting energy…
…START recovering it!
Counter Flow doel
Maar één doel voor ogen!
Counter Flow is opgericht met als doel het ontwerpen, produceren en leveren van hoog efficiënte producten om warmte uit afvalwater terug te winnen. Daarbij ligt de focus op douche-WTW, want de douche is (in Nederland) verantwoordelijk voor ruim 80% van het totale warmwater verbruik in woningen. Het is dus logisch om juist daar zo veel mogelijk warmte terug te winnen. Natuurlijk wordt er ook warmwater gebruikt voor baden en (af)wassen, maar dat betreft slechts een klein deel van het totale warmwater verbruik.
Ook de Nederlandse overheid erkent dat de techniek “douche-WTW” een wezenlijke bijdrage kan leveren aan energiebesparing, en daarmee dus ook bijdraagt aan de gewenste vermindering van allerlei uitstootgassen. De techniek is dan ook opgenomen in de systematiek waarmee de energiezuinigheid(EPC) van een gebouw wordt berekend. Counter Flow kan buigen op meer dan 15 jaar ervaring in het ontwerpen en produceren van douche-WTW producten, en heeft alles in huis om nieuwe concepten en ideeën om te zetten in innovatieve producten waarmee haar klanten de markt kunnen bedienen.
Door onze passie voor douche-WTW met u te delen, willen we het bewustzijn en het gebruik van deze techniek vergroten. Tegelijkertijd zullen we er voortdurend naar streven onze doelen te verwezenlijken en een zo goed mogelijke wereld achter te laten voor volgende generaties.Waarom kiezen voor Counter Flow?
Waarom kiezen voor Counter Flow?
Hoogtepunten Douche-wtw: 4 Personen:
Investering: ca. EUR. 700,- , Kosten Jaarlijks: EUR. 28,-
Opbrengst Jaarlijks: EUR. 402,- , Opbrengst 25 Jaar: EUR. 10.055,-
Terugverdientijd ROI ca. 1,7 Jaar, Douche-wtw energie: EUR. 0,10 per m3 aardgas (EUR. 0,02 kWh) PDF
DouchePIJP-WTW Economische Calculatie: PDF
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Douche-WTW verantwoording Financiël, energiebeheer en Duurzaamheid.
De Voordelen van de Douche-WTW
Direct psitief voor de Consument.
1-)Energiebesparing tussen 35 en 70% op Douchewarmtapwater-energie.

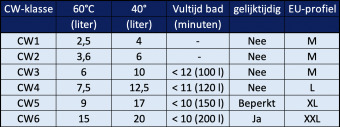

2-)Douche volume toename Standaard CW4=7,5 tot 12,5 Liter/Minuut
Upgrate naar CW5=9 tot 17 Liter/Minuut
Meer volume warm tapwater door energie/volumevraag vermindering naar Warmwatervoorraad tapwater bereider.
30% tot 65% Warmwatervraag. (CV-ketel, Warmtepompboiler of Zonneboiler)
Standaard Watermeter Woning is 2,5M3/per uur is ca.40Liter/minuut
Bij opstelling Douche-WTW wordt warmtapwater gevoed op zowel de Warm als de Koudwater van de Douchemengkraan.
Dit Levert meer volume voor het CW5 volume. “HotFill” op Aanvoer/Retour Douchemengkraan.
3-)Minder Warmwatervolume levert een reductie Energievraag Douchewater en brengt minder CO2-uitstoot
4-)Verhoogd energielabel van de woning.
5-)Toekomstig gereduceerde energievraag met ROI van 4 tot 6 jaar en levensduurverwachting van 25 Jaar. (500% ROI)
6-)Meerwaarde van uw woning dmv. Waardevaste Investering.
7-)Route Passieve Woning, Investeren is toekomstbestendiger dan Consumeren, verstek uw toekomstbestendigheid.
8 Financieel Rendement, per persoon wordt voor warmwater ca. 1.000kWh/Jaar verbruikt,
hiervan is ca.70% voor douchewarmwater verbruikt dus ca.700kWh/Jaar bij kosten eur.0,20 per kWh is eur.140,-PP/Jaar
Bij gezin 4 Personen dus 4x eur.140 = eur.560/Jaar aan warmwater Douchekosten/Jaar
9-)Energieprijzen en Prijsstijging, “In de afgelopen 50Jaar zijn de Energieprijzen 50 Maal de Prijs gestegen”
10-)Investeren in Energiebesparing is op Alle Punten Beter dan Consumeren.(Energieprijs is fictief en niet geindexeerd)
Verticale Douche-WTW
Bij Energiebestaring van 60,0%/Jaar is eur.560 x60,0% = eur.336,-/Jaar, (exclusief Energieprijs indexering e.d.)
Levensduur maal 25 jaar is ROI eur.8.400,- Invest eur.700 ROI is 12 maal, winst 1100% /25 is 44% per Jaar/Netto
Besparing kWh is 4 x700=2.800kWh maal 60,0% is 1.680kWh/Jaar en in Levensduur 25Jaar is 1.680 x 25 = som 42.000kWh
Reductie CO2-uitstoot is bespaard in 25/Jaar is 42.000kWh maal 0,400kg/CO2/kWh. Reductie is 16.800kg/CO2.
Bij Energiebestaring van 65,2%/Jaar is eur.560 x65,2% = eur.365,12/Jaar, (exclusief Energieprijs indexering e.d.)
Levensduur maal 25 jaar is ROI eur.9.128,- Invest eur.700 ROI is 13 maal, winst 1200% /25 is 48% per Jaar/Netto
Besparing kWh is 4 x700=2.800kWh maal 65,2% is 1.826kWh/Jaar en in Levensduur 25Jaar is 1.826 x 25 = som 45.650kWh
Reductie CO2-uitstoot is bespaard in 25/Jaar is 45.650kWh maal 0,400kg/CO2/kWh. Reductie is 18.260kg/CO2.
Horizontale Douche-WTW
Bij Energiebestaring van 41,6%/Jaar is eur.560 x41,6% = eur.233,-/Jaar, (exclusief Energieprijs indexering e.d.)
Levensduur maal 25 jaar is ROI eur.5.025,- Invest eur.2.000 ROI is 2,50 maal, winst 150% /25 is 6,0% per Jaar/Netto
Besparing kWh is 4 x700=2.800kWh maal 41,6% is 1.165kWh/Jaar en in Levensduur 25Jaar is 1.185 x 25 = som 29.125kWh
Reductie CO2-uitstoot is bespaard in 25/Jaar is 29.125kWh maal 0,400kg/CO2/kWh. Reductie is 11.650kg/CO2.
Bij Energiebestaring van 57,3%/Jaar is eur.560 x57,2% = eur.320,88/Jaar, (exclusief Energieprijs indexering e.d.)
Levensduur maal 25 jaar is ROI eur.8.022,- Invest eur.2.830 ROI is 2,83 maal, winst 183% /25 is 7,3% per Jaar/Netto
Besparing kWh is 4 x700=2.800kWh maal 57,2% is 1.602kWh/Jaar en in Levensduur 25Jaar is 1.602 x 25 = som 40.050kWh
Reductie CO2-uitstoot is bespaard in 25/Jaar is 40.050kWh maal 0,400kg/CO2/kWh. Reductie is 16.020kg/CO2.
De Nadelen van de Douche-WTW
1-)Financiële investering
2-)Inbouw in uw Woning.
3-)Ruimte om de Douche-WTW in te bouwen
-Vertikaal Douche-WTW in de Ruimte onder de douche b.v. op 1e etage.
-Horizontaal Douche-WTW in de vloer van de Douche, vloer moet voldoende hoogte hebben.
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Technische uitleg:
ISSO Kenniskaart " Douche met WTW installeren": ZIE-BLAD-45, ZIE-BLAD:46
ISSO Kenniskaart " Douche met WTW installeren": PDF
----------------------------------------------------------------------------------------------------------------------------------------------------------------
Garantiebepalingen:
Over de montage; wij adviseren in onze inst-handleiding als volgt:
Gebruik voor de sanitairzijdige aansluiting bij voorkeur de in de aansluitset meegeleverde dubbele nippel met zelfdichtende pakking. Schade, ontstaan door toepassing van fittingen met conische draad en/of hennep, tape of Loctite 55, is uitgesloten van garantie. Opmerking: voor de montage van verticale douchepijp-WTW’s is gratis een ISSO kenniskaart(nr 45) beschikbaar; u kunt deze downloaden op de website van ISSO; www.isso-kenniskaarten.nl/kenniskaart/leidingwaterinstallaties/douche-wtw/verticale-douche-wtw-installeren
Afvoerzijdige aansluiting: de douchepijp-WTW heeft een binnendiameter van 51,4mm. De PVC aansluittules met O-ringen zijn speciaal ontworpen om een goede afdichting te realiseren tussen douchepijp en binnenhuis-riolering(50mm).
Resumé:
Voor een correcte montage van een douchepijp zijn de PVC tules en messing dubbele nippels noodzakelijk. Lekkage of schade, ontstaan na of tijdens montage van een douchepijp ZONDER genoemde aansluitmaterialen, valt buiten de dekking van onze garantie.
----------------------------------------------------------------------------------------------------------------------------------------------------------------
