Douchepijp-WTW, Bries T-DW3 STORTDOUCHE 2015x63mm η.54,0%(9,2 l/min.)50,2% bij 12,5 ltr/min CW4,5,6 tot 20L. 9009503

€ 779,50
Netto gewicht: 8,40 Kg
Bruto gewicht: 9,10 Kg
Afmetingen (l,b,h): 2,20 x 12 x 12 cm
Omschrijving

Douchepijp-WTW  merk Bries type T-DW3, STORTDOUCHE uitvoering, 2015x63mm tot 20L.

(2x 1/2" en 1x 3/4" aansluiting)

Productnummer: 9009503           Brochure: PDF

Levering termijn: 4 tot 52 weken na opdracht.

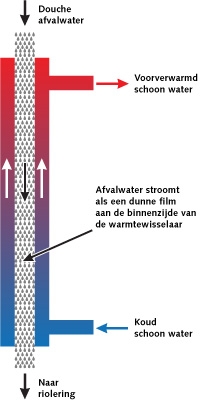

Werking Douchepijp-WTW

Bries Douchepijp-WTW     Douche-WTW Werking

Doucheafvoerwater warmteterugwin-unit. Binnenwerk koper met dubbelescheiding, buitenmantel grijs kunststof. Verticale plaatsing in de de doucheafvoer, warmteterugwinning tot 50,2% bij CW4, 5, 6 (12,5L/min.) maximaal tot 20L/min. Door verticale plaatsing wordt een onderhoudsvrije werking voorzien. De toegepaste materialen garanderen een lange levensduur en is gecertificeerd door KIWA. (Set aansluitmateriaal: Optie). Besparing is gemiddeld 50m3 aardgas per persoon per jaar, bij een gezin met 4 personen is dit jaarlijks 200m3 aardgas, de economische terugverdientijd is ca. 3 tot 4 jaar. Minder energieverbruik door warmteterugwinning, duurzaam door CO2 reductie, meer tapcapaciteit door lagere warmtebronbelasting, bij toepassing zonneenergie heeft u tot 2 maal meer zonneenergie door toepassing van warmteterugwinning met de Douche-WTW.

Specificatie:

DSS douchepijp-WTW T-DW3; L=2015mm; STORTDOUCHE uitv.(3/4") excl. aansluitset
- Warmtewisselaar: koperen buis met droge dubbele scheiding
- Buitenmantel: druk-PVC; PN-7,5; donkergrijs
- AfmeEngen L x D: 2015 x 63mm
- AansluiEngen riool: 2x 50mm
- Intrede koud water: 1x 3/4" binnendraad(midden)
- UiFrede voorverwarmd water: 2x 1/2" binnendraad (uiteinden weer samenvoegen buiten het toestel)
- Rendement: 50,2% (bij 12,5 ltr/min; CW4,5,6)

Douche WTW in 10 punten

1. Hoe werkt douche WTW?

2. Hoeveel kan ik besparen met douche WTW?

3. Douche WTW en kosten.

4. Douche WTW en comfort.

5. Wat voor typen douche WTW zijn er?

6. Douche WTW en onderhoud.

7. Douche WTW en Legionella.

8. Douche WTW in de EPG en gebouwlabeling.

9. Wie kan en douche WTW plaatsen?

10. Kun je douche WTW combineren met andere duurzame-energie technieken?

1. Hoe werkt de DWTW?

Bij douchen gaat heel veel energie verloren. Het nog warme afvoerwater stroomt ongebruikt weg door de afvoer. Dat is jammer, en bovendien niet nodig, want de restwarmte in het afvoerwater kan gebruikt worden om het koude aanvoerwater voor te verwarmen. Dit kan door middel van een betrekkelijk eenvoudige warmtewisselaar die in de afvoer wordt gemonteerd. De DWTW maakt gebruik van restwarmte, en kan dus gezien worden als een duurzame energiebron. Deze duurzame energiebron heeft bovendien de prettige eigenschap dat hij altijd beschikbaar is op het moment -en de plaats! - dat er vraag naar energie is. Hierdoor is geen opslag nodig. Een andere prettige eigenschap is dat de hoeveelheid energie die de DWTW (terug)levert groter wordt naarmate het drinkwater kouder is. In hartje winter, wanneer de temperatuur van het drinkwater maar 6 of 7 graden Celcius is, presteert het apparaat dus optimaal.

2. Hoeveel kan ik besparen met de DWTW?

Afhankelijk van het type kunnen de Bries’ DWTW’s bij een CW4 belasting (12,5 l/min) tussen de 45% en de 63% van de warmte in het afvoerwater terugwinnen en overdragen aan het koude drinkwater. Rekening houdend met een verlies bij de overdracht van ca. 10 % kan men in de praktijk uitgaan van een hergebruik van 50 % van de energie. Bij een gemiddeld “douchegedrag” en een gemiddeld douchevolume, ketelrendement en leidinglengte, gebruikt een persoon rond de 100 m3 aardgas per jaar. Met de DWTW bespaart u dus ca. 50 m3 gas per persoon per jaar. Een gemiddeld gezin bespaart dus ca. 200 m3 gas per jaar.

3. Douche WTW en kosten.

De kosten zijn afhankelijk van het type DWTW dat u kiest, en de bouwkundige situatie. De plaatsingskosten kunnen, vooral bij bestaande bouw, nogal verschillen. Als richtlijn kunt u ervan uitgaan dat de aanschaf en plaatsing van een DWTW u tussen de € 600 en € 1200 (incl. BTW) kosten. Bij bestaande bouw is het handig, vanwege de kosten, plaatsing van een DWTW met een verbouwing van de badkamer “mee te nemen”. Uitgaande van een gemiddelde situatie en een gasprijs van € 0,65 (incl. BTW) per m3, verdient u de DWTW in een periode van 4,6 tot 9,2 jaar terug, zonder dat daar een cent subsidie aan te pas is gekomen. Dit is een (voor een duurzame-energie techniek) zeer korte periode. Zelf plaatsen is dus een stuk voordeliger en kan de terugbetaaltijd halveren..

4. De DWTW en comfort.

Installatie van een DWTW leidt vaak tot een vergroting van de volumestroom, en dus van het comfort. Indien men een bestaande douche wil opwaarderen, en het douchevolume van 7,5 l/min (standaard) naar 20 l/min (regendouche) wil brengen, dan kan een DWTW zeer voordelig zijn. Het ruimere volume kan gerealiseerd worden zonder de ketelcapaciteit (en het gasverbruik!) te vergroten. In dat geval snijdt het mes aan twee kanten: vervanging van ketel en/of boiler wordt overbodig, en het gasverbruik neemt niet toe ten opzicht van de vorige situatie. Dit effect heeft een keerzijde: door toename van de volumestroom wordt de energiebesparing voor een deel teniet gedaan. Het kan voorkomen dat bijvoorbeeld het volume 20 % toeneemt, en dat de besparing op 30 % uitkomt. Wil men de maximale besparing realiseren, dan moet het volume gelijk gehouden worden.

5. Wat voor typen douche WTW zijn er?

Voor verschillende situaties hebben wij verschillende typen DWTW’s ontwikkeld. Hier ziet u een overzicht van de mogelijkheden:

Situatie Toe te passen douche WTW Rendement bij CW3 (9,2 l/min) Rendement bij CW4,5,6 (12,5 l/min) Opmerking
Eengezinswoning met douche op de verdieping. Verticale douche WTW (douchepijp), in standaard of comfort uitvoering 63,7 % 60,0 % Door KIWA en ISSO getest en goedgekeurd
Eengezinswoning met douche op de verdieping. Verticale douche WTW (douchepijp), in stortdouche uitvoering.(max.20L/min.) 53,2 % 50,2 % Door KIWA en ISSO getest en goedgekeurd
Etagewoning, of woning op de begane grond. RVS douchegoot met WTW.
Inbouwhoogte 120 mm
49,1 % 47,7 % Idem
Renovatie van badkamer. Kunststof douchebak met WTW (opbouw, 15 cm) 45,8 % 45,2 % Idem
Sportaccomodaties en kampeerterreinen.
Geschikt voor 6-8 douches
Afvoerput met warmteterugwinning Rendement bij 15 l/min: 42,3%.   Idem
Zeer lage hydraulische weerstand

6. Douche WTW en onderhoud.

De verticale DWTW is door de grote valsnelheid van het water zelfreinigend en dus onderhoudsvrij. De andere DWTW’s zijn, indien nodig, eenvoudig te reinigen met een standaard borstel. Deze producten zijn zo ontworpen dat het warmte-uitwisselend oppervlak zichtbaar en dus makkelijk te reinigen is. De afvoerput voor meerdere douches is ontworpen voor reiniging met een hoge druk spuit. Hiermee is het rendement van de DWTW ook op langere termijn gewaarborgd.

7. Douche WTW en Legionella.

Bij gebruik van de DWTW wordt het aanvoerwater voorverwarmd tot een temperatuur tussen de 25 en de 30 graden. In principe is er in deze temperatuurszone groei van Legionella-bacteriën mogelijk. Het risico op Legionella is in opdracht van het Ministerie van EZ door TNO onderzocht. De conclusie van dit onderzoek was dat een DWTW geen Legionella risico oplevert, mits de warmtewisselaars aan een aantal technische eisen voldoen. Deze eisen hebben onder meer betrekking op het volume en voorkomen van dode (niet doorstroomde) ruimten in de warmtewisselaar. Onze producten voldoen aan alle eisen.

8. Douche WTW in de EPG en gebouwlabeling.

Afgezien van de voordelen op korte termijn (energiebesparing) biedt uw DWTW ook op langere termijn een voordeel, namelijk een verbetering van het energielabel van uw woning of gebouw. Daarmee neemt de waarde van uw vastgoed toe. Een DWTW is normatief opgenomen in de berekening van de EPG waarde (Energie Prestatie Gebouwen) volgens NEN 7120. De verlaging van de EPG waarde ligt tussen de 0,05 en 0,07. De kosten van EPG-verlaging ligt in de orde van € 100,- per 1 %. Geen enkele andere techniek biedt zo’n gunstige verhouding tussen investering en EPG-verlaging.

Het rendement van onze DWTW’s is gemeten en gecertificeerd door KIWA. Tevens zijn onze producten opgenomen in de door ISSO gecontroleerde databank van gelijkwaardigheidsverklaringen.

9. Wie kan en douche WTW plaatsen?

Alle grotere installateurs in Nederland hebben ervaring met het installeren van Bries DWTW’s. U kunt dus altijd een offerte aanvragen bij (een) installateur(s) bij u in de buurt. De handige doe-het-zelver kan meestal de Douche-WTW ook plaatsen volgens de richtlijnen.

10.Garantie en aansprakelijkheid

In geval van een productiefout wordt het door ons geleverde product hersteld of krijgt u een vervangend exemplaar. De garantieperiode bedraagt twee jaar. Wij zijn niet aansprakelijk voor enige directe of indirecte schade, waaronder begrepen bedrijfsschade, schade aan goederen of personen ontstaan door geleverde diensten of producten, tenzij een en ander geval is van onze opzet, grove schuld en/of grove nalatigheid. Het gerelateerde Aansluitset dient toegepast te worden voor de Garantie-Toepassing en Aansprakelijkheid.

11. Kan je douche WTW combineren met andere duurzame-energie technieken?

De werking van douche WTW is eenvoudig: u halveert ruimschoots het energieverbruik door douchen. Dit is altijd voordeliger, met welke andere (duurzame) techniek een DWTW ook gecombineerd wordt. DWTW vult zonne-energie goed aan omdat de douche WTW juist in de winter, als er minder zon is, het grootste vermogen levert. Dit hangt samen met de lage drinkwatertemperatuur in de winter, waardoor de warmte-overdracht nog hoger is (tot 63,7%). Zonneboilerproductie wordt door hergebruik warmte/ warmteterugwinning  naar  275%  van de zonneboiler warmteproductie voor douchegebruik gebracht.

Kiwa keuring certificaat, Standaard:                   Comfort/ Stortdouche: PDF  Folder PDF

Installatiehandleiding                                            PDF

Stortdouche-WTW Tekening                                 PDF

Douche-wtw spaart niet enkel energie:             PDF

Economische Berekening met Kosten/Baten: PDF

Douche-WTW T-DW3 Specs

Zie folder omschrijving Douchepijp-WTW:       PDF

Hoogtepunten Douche-wtw:                 4 Personen:

Investering: ca.          EUR. 500,- ,          Kosten Jaarlijks:          EUR. 20,-

Opbrengst Jaarlijks: EUR. 162,- ,          Opbrengst 25 Jaar:     EUR. 4.055,-    PDF

Terugverdientijd         ca. 3 Jaar,             Douche-wtw energie: EUR. 0,10 per m3 aardgas (EUR. 0,02 kWh)

TAPWATERPROFIELEN CW+XLL  ErP Overzicht

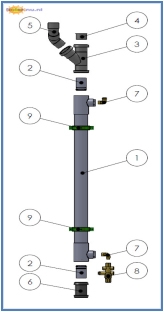

STORTDOUCHE MAATSCHETS AANSLUITSCHEMA

Stortdouche-WTW Tekening                                 PDF



DOUCHE-WTW VOORBEELD

installatiehandleiding-douchepijp-wtw

installatiehandleiding-douchepijp-wtw

installatiehandleiding-douchepijp-wtw

installatiehandleiding-douchepijp-wtw

Installatiehandleiding                                            PDF

IK INVESTEER SLIM   IK BESPAAR SLIM

Technische uitleg:





 ISSO  ISSO-DWTW-PAG.45

ISSO Kenniskaart " Douche met WTW installeren": ZIE-BLAD-45ZIE-BLAD:46

ISSO Kenniskaart " Douche met WTW installeren": PDF

----------------------------------------------------------------------------------------------------------------------------------------------------------------

Garantiebepalingen:

Over de montage; wij adviseren in onze inst-handleiding als volgt:

Gebruik voor de sanitairzijdige aansluiting bij voorkeur de in de aansluitset meegeleverde dubbele nippel met zelfdichtende pakking. Schade, ontstaan door toepassing van fittingen met conische draad en/of hennep, tape of Loctite 55, is uitgesloten van garantie. Opmerking: voor de montage van verticale douchepijp-WTW’s is gratis een ISSO kenniskaart(nr 45) beschikbaar; u kunt deze downloaden op de website van ISSO; www.isso-kenniskaarten.nl/kenniskaart/leidingwaterinstallaties/douche-wtw/verticale-douche-wtw-installeren

Afvoerzijdige aansluiting: de douchepijp-WTW heeft een binnendiameter van 51,4mm. De PVC aansluittules met O-ringen zijn speciaal ontworpen om een goede afdichting te realiseren tussen douchepijp en binnenhuis-riolering(50mm).

Resumé:

Voor een correcte montage van een douchepijp zijn de PVC tules en messing dubbele nippels noodzakelijk. Lekkage of schade, ontstaan na of tijdens montage van een douchepijp ZONDER genoemde aansluitmaterialen, valt buiten de dekking van onze garantie.

----------------------------------------------------------------------------------------------------------------------------------------------------------------



https://encrypted-tbn1.gstatic.com/images?q=tbn:ANd9GcRfB5IosNtIbl17ym-eRHEcm_9xbvxNSGDFaVWuG2eCkr7XoETQjQ

2016-09-Ruim 60 miljoen subsidie voor energiebesparing eigen woning

Werking van een warmte-terugwinsysteem (WTW installatie)





staatscourant

STAATSCOURANT PDF

September 2016.

Artikel 14 Energiebesparende – en aanvullende energiebesparende maatregelen:

Subsidie: Douche-WTW is € 140,-

k.het aanleggen van een douche wtw overeenkomstig artikel 5, onderdeel e: € 140; warmte-terugwinsysteem (Douche-WTW installatie)

-Geldig bij uitvoering van van twee of meer energiebesparende maatregelen.

Uittreksel STAATSCOURANT september 2016, Subsidie Douche-WTW en Voorwaarden; Zie PDF

n.b. 2019-02-26, RVO meldt, er is geen butget voor Particulieren enkel voor VVE's ZIE.

Omschrijving gegevens worden met regelmaat voorzien van update/aanpassing.
